دليل تعليمات الوحدة الهيدروليكية

دليل تعليمات الوحدة الهيدروليكية

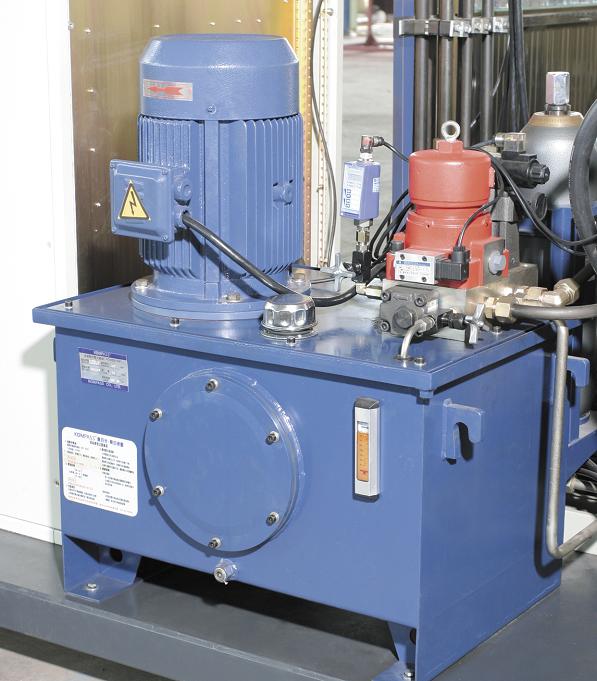

1 - الوظيفة والهيكل

: تزود الوحدة الهيدروليكية الطاقة الهيدروليكية للعناصر على النحو التالي:

------- خلط الرأس يفتح ويغلق

------- عمل صمام تبديل الدورة الدموية

------- اختبار فتح وإغلاق الصمام

(،،،) .. تشتمل هذه الوحدة على علبة زيت منفصلة أو تربط إطار الآلة الرئيسية والعناصر المرتبطة بها (محرك كهربائي ، مضخة ، كتلة متكاملة ، وحدات هيدروليكية ، إلخ).سيتم إرفاق قائمة مفصلة للوحدات وسحب المبدأ الهيدروليكي لكل نظام هيدروليكي للمعدات بوثائق عشوائية.

2 بدء وتشغيل

قبل بدء تشغيل الوحدة الهيدروليكية ، اشحن الزيت حتى يصل المؤشر إلى أقصى وضع.

L-HM46 هو الزيت الهيدروليكي من النوع L-HM46 فقط.

، بعد البدء ، يجب تنفيس النظام.تحقق من رأس خلط الفصل لعملية أكثر تفصيلاً.

التحكم في ضغط النظام الهيدروليكي

------ ، 80 ~ 120 بار ، 80 ~ 120 بار ، 20.عندما تكون المعدات في وضع الاستعداد ، سيقوم النظام بتثبيت ضغط ما قبل التشغيل مع مرحل التحكم في الضغط ، وقيمة ترك المصنع لضغط ما قبل التشغيل هي 80120Mpa.ويجب أن نلاحظ أن صمام تفريغ الضغط اليدوي في حالة الفتح الصغير لجعل الضغط في نطاق 80120Mpa ، وقت الدورة المناسب هو 20 دقيقة.

----- ،،،، 160 بار. في الوضع التلقائي ، عند بدء الاختبار أو برنامج الحقن ، سيرتفع ضغط النظام الهيدروليكي إلى أقصى قيمة تلقائيًا لدفع رأس الخلط والصمامات المترابطة.قيمة المصنع 160 بار.

3 ـ الصيانة

!انتباه!

، ،. في وقت الصيانة ، يجب علينا تفريغ ضغط النظام الهيدروليكي ، فهذا يعني فقدان مقبض تفريغ الضغط ، والانتظار حتى تنخفض القيمة إلى الصفر ، ثم الحفاظ عليها.

3.1 استبدال الزيت الهيدروليكي

(L-HM46) 500.2000 ، يجب استبدال الزيت بنوع L-HM46 فقط.وقت تغيير المعدات الجديدة حوالي 500 ساعة ، بعد التغيير الأول ، سنقوم بتغييره كل 2000 ساعة ، لكن دورة تغيير الزيت يجب أن تتجاوز سنة واحدة.

، استخدم مصفاة أو شاشة ترشيح لضمان نقاء الزيت.

3.2 جوهر الترشيح لاستبدال مصفاة الزيت

،،،. إلى مصفاة الزيت ومصفاة الزيت عالية الضغط للنظام الهيدروليكي ، يجب أن يجلب التقوية والمربى بعد دورة معينة ، ستؤثر هذه الظاهرة على العمل العادي ، والآن يجب علينا تغيير جوهر الترشيح لمصفاة الزيت.

،: دورة الفحص والتغيير

------ بعد استبدال كل زيت

------ تحقق من ذلك كل 6 أشهر
